На объекте батарея отработала полсмены и встала, а через час сама ожила и снова пошла в работу. Монтажник решил, что ячейкам конец, и поехал за новой.
Ничего у неё не кончилось. Сработала плата защиты по температуре, остыла — вернулась в строй. Чтобы не ездить за новой зря, стоит один раз заглянуть под крышку.

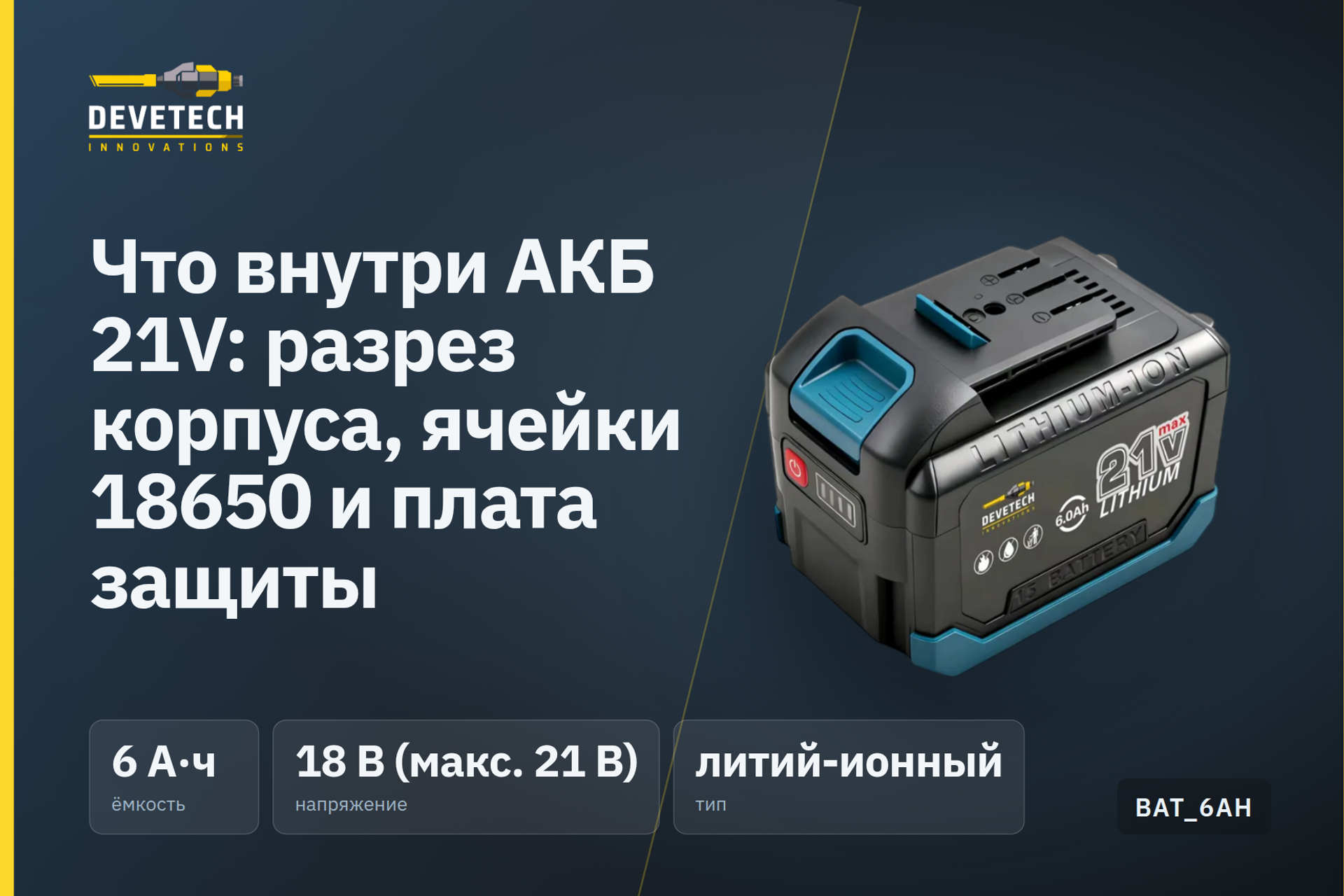

Корпус в разрезе: из чего собрана батарея 21V
Снимаем верхнюю половину — внутри четыре вещи. Пластиковый каркас с гнёздами, ячейки 18650, никелевые перемычки между ними и плата управления с силовыми контактами.
Каркас держит ячейки на расстоянии друг от друга. Это не про аккуратность сборки: между банками должен идти воздух, иначе на тяжёлом сверлении нагрев с центральных ячеек некуда девать, и они стареют быстрее крайних.
Перемычки приварены точечной сваркой. Паяльником такое соединение делать нельзя — длительный нагрев корпуса ячейки убивает её изнутри, а шов от паяльника на рабочем токе греется сам. Сварная точка — признак нормальной сборки, капля припоя — нет.
Сверху — контактная группа и салазки. По моей практике механика подводит раньше электроники: разбитые направляющие и подгоревшие контакты встречаются чаще, чем севшие банки.
Откуда берутся вольты и ампер-часы
Ячейки соединяют в цепочку последовательно — напряжения складываются, и на выходе получается рабочий номинал платформы 21V. Ампер-часы у такой цепочки остаются как у одной ячейки.
Чтобы поднять запас хода, ставят вторую такую же цепочку параллельно. Напряжение не меняется, а ампер-часы складываются. Отсюда и вес: ёмкая батарея физически тяжелее, банок в ней вдвое больше.
Вольты отвечают за силу, ампер-часы — за время работы. Перфоратор не станет бить сильнее от ёмкой батареи, но отработает дольше до подхода к зарядке. И наоборот: лёгкая батарея не «слабая», она просто короче по времени.
Аккумулятор 21V — это цепочка ячеек плюс электроника, которая за ними следит. Вольты задают силу удара и затяжки, ампер-часы — сколько вы проработаете, не отходя к зарядке.
Плата защиты: почему инструмент «выключился сам»
Плата размыкает выход, когда параметры выходят за границы. Следит она за несколькими вещами:
- переразряд — напряжение ячейки упало ниже порога;
- перезаряд при зарядке;
- ток короткого замыкания и перегрузку при закусывании бура;
- температуру ячеек под нагрузкой.
Поэтому картина «встала под нагрузкой, полежала — поехала» означает не поломку, а штатное срабатывание защиты.
Ещё плата балансирует ячейки при заряде, подтягивая отстающие к общему уровню. Из-за этого последняя фаза зарядки идёт дольше первой — это нормально, снимать батарею раньше зелёного сигнала смысла нет.
Главная ошибка в межсезонье — бросить батарею разряженной в ноль на всю зиму в неотапливаемом гараже. Ячейки уходят ниже порога, и защита такую сборку уже не включит. На хранение батарею ставят частично заряженной, в тепле, и периодически подкидывают на зарядку.
Одна платформа на весь объект
Все аккумуляторные инструменты DEVETECH работают от одного типа АКБ 21V. На объект едет одна зарядка вместо четырёх разных, а батареи кочуют между дрелью-шуруповёртом, гайковёртом и фонарём. Цепная пила из линейки встаёт на те же батареи.
Границы у платформы есть. Долгое штробление, сквозные отверстия большого диаметра в бетоне и работа миксером в растворе — это сеть: там батарея уходит в защиту по току и нагреву раньше, чем вы закончите участок. На морозе литий отдаёт меньше, поэтому зимой батареи возят в тепле кабины, а не в кузове.
По логистике смены: на день работы вдвоём нужны две батареи минимум — лёгкая под монтаж и сборку на весу, ёмкая под сверление и затяжку. Тогда одна в работе, вторая на зарядке, и никто не стоит у розетки.
Гарантия на аккумуляторы DEVETECH — 1 год, и 2 года при регистрации покупки в приложении DEVETECH и в социальных сетях.
Сколько батарей у вас в обойме на объекте и часто ли ловите отключение под нагрузкой?
